MDPinline 晶圆片在线面扫检测仪

MDPinline是一种用于快速定量测量载流子寿命并集成扫描功能的检测仪。通过工厂安装的传送带将晶圆片移至仪器,在不到一秒的时间内,就可以“动态”测量出晶圆图。

       该仪器本身不使用机械运动部件,因此在连续操作下也非常可靠。它为每个晶圆片提供完整的拓扑结构,这为提高生产线的成本效益和效率提供了新的途径,而这些都是迄今为止无可比拟的。例如,在不到3个小时的时间内,对10000个晶圆片的拓扑结构进行自动统计评估,结果可以显示出晶体生长炉的性能和材料质量的各种细节。
       实时的质量检测可以帮助提高和优化诸如扩散和钝化等处理步骤。在运行的生产过程中,MDPinline可以立即检测到某个处理步骤的任何故障,从而使产品达到最高的性能。


Si3N4 and SiC segregates in multi-crystalline silicon
Microcrystalline inclusions

Investigation of passivation quality...

Cz-Si with bulk defects, separation...

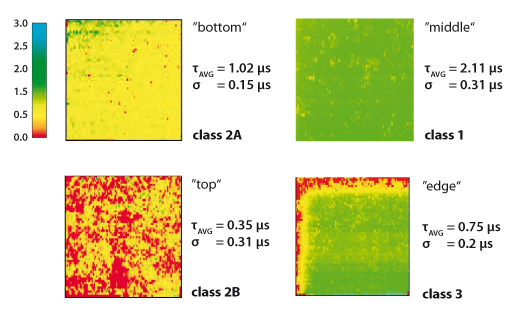

优势Multicrystalline silicon wafers

  1. 在不到一秒的时间内,可对一个晶圆片进行全电特性测试。测量参数:载流子寿命(拓扑图)、电阻率(双线扫描)。
  2. 在非常短的时间内获得数以千计的晶圆片的统计信息可有效地帮助晶圆厂控制过程和生产。
  3. 适用于测量晶圆片的材料质量,以及识别晶圆片层面的结晶问题,例如在光伏行业。
  4. 适用于扩散过程的完整性控制、钝化效率和均匀性控制

技术参数

样品厚度100 μm up to 1 mm
样品尺寸在125 x 125 和210 x 210 mm² 之间,或 4”到18”
电阻率0.2 - 10³ Ohm cm
传导类型p, n
材质硅晶圆,部分或完全加工的晶圆片,化合物半导体等
测量性能少数载流子寿命(稳态或非平衡(μ-PCD)可选择的)
测量位置默认2.8 mm, 其它可选
检测时间获得完整的一张晶圆图时间小于1秒
尺寸400 x 400 x 450 mm,重量:29 kg
电源24 V DC, 4 A


其它细节

  • 允许单片控制
  • 参数自动设置,预定义的排序菜单
  • 多达15个质量等级的晶圆片自动分拣
  • 监控材料质量、工艺的完整性和稳定性
  • 快速提升工艺和生产线
